Aplicações
A Válvula HV se destina à instalações de irrigações residenciais e públicas de menores dimensões.
Características
- Diafragma excêntrico para fechamento suave e menor golpe de ariate.
- Corpo de Polipropileno com camada de vidro para uma maior resistência.
- Fluxo Reverso, permanece fechada em caso de danos.
- Única Filtragem pelo piloto para maior segurança.
- Poucas partes facilitando a manutenção.
- Diafragma Buna-N com filtro autolimpante de 90mesh e piloto em parafuso de aço inoxidável.
- Design compacto, 2,5 giros para vedação.
- Opera em aplicações de baixo volume e Xerigation ® quando o filtro RBY é instalado a montante.
- Disponível em vários tipos de montagem/conexão.
- Parafuso de purga.
- Purga interna para operação manual livre de spray.
- Mecanismo único, “easy-to- turn”, para controle de pressão e vazão modelo HVF).
- Parafusos Cativos de Aço inox.
- Parafusos com porca motorista e acesso via chave de fenda e chave Philips.
- Acesso rápido ao diafragma, apenas quarto parafusos.
Dados Técnicos
- Gama de Pressão: 1,0 a 10,3 bares
- Vazão: 0,05 a 9,10 m3/h;
- Para vazões abaixo de (0,68 m3/h; 0,19 l/s) ou qualquer Xerigation®, use filtro RBY-100-200MX a montante da válvula.
- Temperatura: Resiste à temperatura da água em até 43°C;
- Temperatura ambiente até 52°C.
Especificações Elétricas
- Solenoide 24 VAC 50/60 HZ
- Corrente de ativação: 0.250A
- Corrente de Manutenção: 0.143A
Dimensões
- Altura: 11,7 cm
- Comprimento: 11,2 cm
- Comprimento (MB): 14,4 cm
- Espessura: 7,9 cm

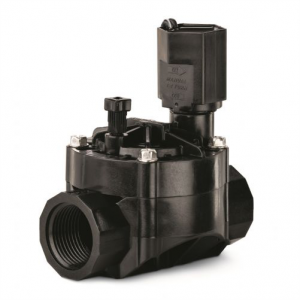

Válvula Solenoide Série HV
